Влияние электрических и магнитных полей промышленной частоты на здоровье работников

Электромагнитные поля (ЭМП) промышленной частоты (ПЧ) являются частью сверхнизкочастотного диапазона радиочастотного спектра, наиболее распространенной как в производственных условиях, так и в условиях быта. Диапазон промышленной частоты представлен в нашей стране частотой 50 Гц (в ряде стран Американского континента 60 Гц).

Основными источни­ками ЭМП ПЧ, создаваемых в результате деятельности человека, являются различные типы производственного и бытового электрооборудования пере­менного тока, в первую очередь подстанции и воздушные линии электропе­редачи (ЛЭП) сверхвысокого напряжения (СВН). Поскольку соответствующая час­тоте 50 Гц длина волны составляет 6000 км, человек подвергается воздейст­вию фактора в ближней зоне. В связи с указанным гигиеническая оценка ЭМП ПЧ осуществляется раздельно по электрическому и магнитному полям (ЭП и МП ПЧ).

ПРОФЕССИОНАЛЬНЫЕ ЗАБОЛЕВАНИЯ, ВЫЗЫВЕМЫЕ ВОЗДЕЙСТВИЕМ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ ПРОМЫШЛЕННОЙ ЧАСТОТЫ (50 ГЦ) И ЭЛЕКТРОСТАТИЧЕСКИХ ПОЛЕЙ


Бурное развитие энергетики, сопровождающееся пуском новых сверхмощных электростанций и существенным увеличением протяженности линий электропередач (ЛЭП), создало новый искусственный фактор окружающей среды – электромагнит­ные поля промышленной частоты (ЭМП ПЧ). С вводом в строй электростанций сверхвысоких напряжений в 500 – 800 кВ и даже более 1000 кВ в рабочих зонах ЛЭП и вблизи открытых распределительных устройств (ОРУ) на подстанциях создают­ся такие интенсивные ЭМП ПЧ, которые даже при сравнительно небольших экспозициях могут оказывать влияние на состояние здоровья работающего персонала. Первые исследования влияния на человека ЭМП ПЧ были проведены совет­скими исследователями в середине 60-х годов. При изучении состояния здоровья лиц, подвергавшихся производственным воздействиям ЭМП ПЧ при обслу­живании подстанций и воздушных линий электропередачи напряжением 220, 330, 400, 500 кВ (оценивали интенсивностно-временные параметры воз­действия только электрического поля – ЭП ПЧ), впервые были отмечены изменения состояния здоровья, выражающиеся в форме жалоб и сдвигов некоторых физиологических функций.

У персонала, обслуживающего подстанции напряжением 500 кВ, отмечалось наличие жалоб неврологического характера (головная боль, повышенная раз­дражительность, утомляемость, вялость, сонливость), а также жалобы на на­рушение деятельности сердечно-сосудистой системы и желудочно-кишечного тракта. Указанные жалобы сопровождались некоторыми функциональными изменениями нервной и сердечно-сосудистой систем в форме вегетативной дисфункции (тахи- или брадикардия, артериальная гипертензия или гипото­ния, лабильность пульса, гипергидроз). На ЭКГ у отдельных лиц обнаружи­вались нарушение ритма и частоты сердечных сокращений, снижение воль­тажа комплекса QRS, уплощение зубца Т. Неврологические нарушения про­являлись в повышении сухожильных рефлексов, треморе век и пальцев рук, снижении корнеальных рефлексов и асимметрии кожной температуры.

От­мечались увеличение времени сенсомоторных реакций, повышение порогов обонятельной чувствительности, снижение памяти, внимания. В ЭЭГ на­блюдались снижение амплитуды альфа-волн, изменение амплитуды вызван­ных потенциалов на световую стимуляцию. По отдельным данным отме­чались нерезко выраженные изменения состава периферической крови – умеренная тромбоцитопения, нейтрофильный лейкоцитоз, моноцитоз, тен­денция к ретикулопении. Однако в более поздних исследованиях, проведен­ных зарубежными авторами в США, Канаде, Франции и ряде других стран, эти данные не получили подтверждения, хотя отдельные исследователи от­мечают наличие жалоб астеновегетативного характера [Foie et al., 1974; Peceny et al., 1983] и изменений таких показателей, как АД, ЭКГ и ЭЭГ, содержание холестерина в крови, сдвиг соотношения полов в потомстве, тенденция к увеличению хромосомных аберраций в соматических клетках (лимфоцитах крови) [Nordstrom, 1981, 1983].





В литературе последних 15 лет большое внимание уделяется новому ас­пекту проблемы – возможному канцерогенному, преимущественно лейко­генному, влиянию производственных и внепроизводственных воздействий ЭМП ПЧ. При этом основная роль в большинстве исследований отводится крайне низкоинтенсивному магнитному полю либо сочетанию его с элект­рическим [Milham, 1982; Werteimer et al., 1987; Lee et al., 1989; Davis et al., 1992; Anderson L.E. et al., 1996, и др.]. Эта данные достаточно противоречи­вы. При эпидемиологических исследованиях производственных континген­тов приблизительно в 50 % работ получены данные об увеличении (чаще статистически недостоверном) относительного риска развития лейкемии и опухолей мозга у персонала, обслуживающего электроустановки, генери­рующие ЭМП ПЧ. В эпидемиологических исследованиях по оценке риска развития лейкемий у населения, проживающего вблизи воздушных линий электропередачи (ЛЭП) и других электроустановок, создающих повышенные по сравнению с естественными уровни МП ПЧ, лишь в 20 – 30 % работ отмеча­ется повышение риска развития лейкемий у детей. В связи с указанным воп­рос о возможном неблагоприятном влиянии ЭМП ПЧ на человека остается открытым.

Согласно современным представлениям, по механизму действия ЭМП СНЧ диапазона вообще и ЭМП ПЧ в частности основную опасность для организма представляет влияние наведенного электрического тока на возбу­димые структуры (нервная, мышечная ткань). Параметром, определяющим степень воздействия, является плотность наведенного в теле вихревого тока. При этом для электрических полей (ЭП) рассматриваемого диапазона частот характерно слабое проникновение в тело человека, для магнитных полей (МП) организм практически прозрачен.

Плотности наведенного тока (j) могут быть рассчитаны по формулам:
для ЭП –

j = к * f * Е,


где f – частота; Е – напряженность ЭП; к – коэффициент, различающийся для различных тканей;

для МП –

j = π * R * ơ * f * В,


где В – магнитная индукция; ơ – проводимость ткани; R – радиус био­объекта.

Зависимость биоэффектов от плотности наведенных ЭП и МП ПЧ поло­жена в основу разработанных по заданию ВОЗ международных временных рекомендаций по ПДУ ЭП и МП ПЧ 50/60 Гц [Bernhardt, 1986; ICNIRP, 1990]. Эта зависимость может быть представлена следующим образом:


Плотность тока,
мА/м2

Эффекты воздействия

1 – 10

Минимальные эффекты, не представляющие опасности для человека

10 – 100

Выраженные эффекты – зрительные и со стороны нервной системы

100 – 1000

Стимуляция возбудимых структур, возможно неблагоприятное влияние на здоровье

> 1000


Возможны экстрасистолия, фибрилляция желудочков сердца (ост­рое поражение)


Установлено, что среди электрослесарей, связистов, подсо­бных рабочих, обслуживающих ОРУ и ЛЭП, значительно чаще, чем в контрольных, адекватных по возрасту группах лиц, обнаруживаются неврастенические синдромы и вегетативные дисфункции. Частота обнаружения и степень выраженности данных нарушений четко коррелируют с напряженностью ЭМП ПЧ и длительностью его воздействия. Даже относительно кратковременное пребывание в зоне действия ЭМП ПЧ напря­женностью 10 – 17 кВ/м может сопровождаться ухудшением самочувствия работающих, сочетающимся с преходящими функциональными сдвигами в деятельности их центральной нервной системы (отмечено удлинение латентного времени мо­торных реакций на звуковой и световой раздражители). Характерны жалобы работающих на тупые головные боли в лобно-височных областях, повышенную утомляемость, раздра­жительность, сонливость, сердцебиение и перебои в сердце, да­вящие боли за грудиной. Эти субъективные расстройства появ­ляются уже на первом году работы, а частота их нарастает по мере увеличения стажа работы в зоне действия ЭМП ПЧ.

Кли­нически на первый план выступают явления вегетативной дис­тонии с разнонаправленными сдвигами артериального давления как в сторону гипотензии, так и гипертензии, изменениями час­тоты сердечных сокращений в виде бради- и тахикардии, с ла­бильностью пульса при орто- и клиностатической пробах, общим и локальным гипергидрозом, нарушениями терморегуля­ции. На электрокардиограммах преобладают признаки наруше­ния ритма и темпа сердечных сокращений, отмечается снижение вольтажа комплекса QRS, уплощение зубца Т. Неврологические нарушения проявляются в повышении су­хожильных рефлексов, треморе век и пальцев вытянутых рук снижении корнеальных рефлексов, асимметрии (кожная темпе­ратура, потоотделение, ультрафиолетовая эритема). Расстрой­ства корковой нейродинамики подтверждаются сдвигами био­электрической активности головного мозга со снижением амп­литуды альфа-волн, иногда вплоть до регистрации «плоских» кривых, с изменением амплитуд вызванных потенциалов при световой стимуляции. Наблюдаются также нерезко выраженные периферические вегетативно-сосудистые сдвиги в виде дисталь­ной гипестезии, акроцианоза, снижения кожной температуры и спастического состояния капилляров.

В периферической крови отмечается некоторое повышение со­держания гемоглобина, тенденция к эритроцитозу, ретикулоцитозу и лейкоцитозу. Обнаруживаются изменения в реологических свойствах крови: повышается вязкость и гематокрит, нарастает концентрация белков плазмы, особенно глобулинов, иммуногло­булинов. Отмечают повышение содержания липидов, холестери­на, триглицеридов. Нарушается метаболизм углеводов.

В ряде современных отраслей промышленности одним из ве­дущих неблагоприятных факторов производственной среды могут оказаться интенсивные электростатические поля (ЭСП). В условиях производства ЭСП выступают либо как основной технологический фактор так называемой электронно-ионной технологии (при электрофильтрации, электроочистке газов, электроокраске, электросепарации и обогащении полезных ис­копаемых, при сортировке зерна и др.), либо как побочный фактор современных технологических процессов в текстильной, полиграфической, химической промышленности и других про­изводствах (например, при обработке и получении пластмасс, линолеума, шинного корда, синтетических волокон и других материалов-диэлектриков). При всех указанных процессах образование и накопление электростатических зарядов на обслуживающем персонале может происходить двояким путем: индукционным, во время пребывания в зоне интенсивной электризации, и контактным вследствие перераспределения части зарядов с поверхности на­электризованных материалов на руки работающих. При этом характер воздействия ЭСП на работающих определяется как интенсивностью генерации зарядов, так и наличием сопутствую­щих производственных факторов (шум, неблагоприятные мик­роклиматические условия, химические вещества и др.).

Выявляющиеся у работников нарушения имеют в основном функциональный характер и укладываются в рамки астеноневротического синдрома и вегетативно-сосудистой дисто­нии, причем отмечается определенная корреляция между часто­той выявления данных синдромов и интенсивностью ЭСП. Ведущие субъективные расстройства заключаются в жалобах на головную боль, раздражительность, нарушения сна (бессон­ница ночью и сонливость днем), повышенную утомляемость. Нередко отмечается появление или усиление головной боли и раздражительности к концу рабочего дня. Особенно тягостны ощущения «удара током», «пробегания искры», «разряда» при контакте работающих с заземленными предметами. У отдель­ных лиц даже развиваются своеобразные фобии, связанные с боязнью болевых ощущений, сопровождающих возникающий разряд. Объективно могут отмечаться нистагмоид, легкая недоста­точность иннервации мимической мускулатуры по центрально­му типу, гиперрефлексия, иногда с анизорефлексией, но без пи­рамидных знаков, мелкоразмашистый тремор рук, неустойчи­вость в позе Ромберга и легкая дизметрия при пальце-носовой пробе.

Нарушения корковой нейродинамики проявляются бы­строй физической и психической утомляемостью работников, эмоциональной неустойчивостью, подавленным настроением, что свидетельствует о развитии симптомокомплекса раздражи­тельной слабости. При этом на электроэнцефалограммах реги­стрируются признаки дисфункции срединных структур голов­ного мозга, ирритации ствола мозга. Характерны функциональ­ные расстройства в деятельности вегетативной нервной систе­мы: асимметрии кожной температуры и электросопротивления кожных покровов, сдвиги холинергической активности крови и др. Артериальное давление неустойчиво, нередко отмечается склонность к гипотензии и брадикардии. На электрокардио­граммах снижен вольтаж зубцов. При реоэнцефалографии на­блюдается дистония церебральных сосудов, преимущественно в бассейне внутренней сонной артерии. При капилляроскопии также явления ангиодистонии.

Существенных сдвигов в составе периферической крови, как правило, не наблюдается. Отмечается лишь некоторая тенден­ция к понижению показателей красной крови (эритроцитов, ге­моглобина), незначительному лимфоцитозу и моноцитозу. У работающих в зоне действия ЭСП изменены показатели иммунобиологической резистентности организма (бактерицидность кожных покровов, уровень лизоцима сыворотки крови и др.), что сказывается на повышении уровня их общей заболеваемости. С целью профилактики неблагоприятного воздействия ЭСП на организм работающих на соответствующих предприятиях должны четко соблюдаться требования ГОСТа 12.1.045 – 84 «Система стандартов безопасности труда. Допустимые уровни на рабочих местах и требования к проведению контроля» и ГОСТа 12.4.124 – 83 по применению средств защиты от электростатических полей.


НОРМИРОВАНИЕ И ОЦЕНКА ЭКСПОЗИЦИИ

Гигиеническая регламентация ЭМП ПЧ осуществляется раздельно для элект­рического (ЭП) и магнитного (МП) полей. Нормируемым параметром ЭП является напряженность, которая оценивается в киловольтах на метр (кВ/м), МП — магнитная индукция или напряженность магнитного поля, измеряе­мые соответственно в милли- или микротеслах (мТл, мкТл) и амперах или килоамперах на метр (А/м, кА/м). В настоящее время в России существуют гигиенические нормативы про­изводственных воздействий ЭП и МП ПЧ и нормативы внепроизводственных воздействий ЭП ПЧ; научно обоснованные нормативы МП ПЧ для населения не разработаны.

Предельно допустимые уровни (ПДУ) электрических и магнитных полей промышленной частоты установлены документами:

  • ГОСТ 12.1.002-84 «ССБТ. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах»;
  • «Санитарные нормы и правила выполнения работ в условиях воздействия переменных электрических полей промышленной частоты (50 Гц)» № 5802–91;
  • «Санитарные нормы и правила защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты» № 2971-84;
  • СанПиН 2.2.4.723–98 «Переменные магнитные поля промышленной частоты в производственных условиях»;
  • СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных помещениях»;
  • ОБУВ № 5060–89 «Ориентировочно безопасные уровни воздействия переменных магнитных полей частотой 50 Гц при производстве работ под напряжением на воздушных линиях электропередачи напряжением 220 – 1150 кВ».


В соответствии с требованиями ГОСТа 12.1.002–84 и Санитарными нормами и правилами № 5802–91 предельно допустимый уровень (ПДУ) ЭП ПЧ для полного рабочего дня составляет 5 кВ/м, а максимальный ПДУ для воздействий не более 10 мин – 25 кВ/м.

В интервале интенсивностей 5—20 кВ/м допустимое время пребывания оп­ределяется по формуле:

Т = 50/E – 2,


где Т – допустимое время пребывания в ЭП при соответствующем уровне напряженности, ч;
Е – напряженность воздействующего ЭП в контролируе­мой зоне, кВ/м.

Допустимое время пребывания в ЭП может быть реализовано одноразово или дробно в течение рабочего дня. В остальное рабочее время напряжен­ность ЭП не должна превышать 5 кВ/м.

Количество контролируемых зон определяется перепадом уровней напря­женности ЭГТ на рабочем месте. Учитываемое различие в уровнях напряжен­ности ЭП контролируемых зон составляет 1 кВ/м. Для населения ПДУ ЭП ПЧ, создаваемых ЛЭП сверхвысокого напряжения (СВН), составляют 0,5 кВ/м внутри жилых зданий и сооружений, 1,0 кВ/м на территории зоны жилой застройки и 20 кВ/м в труднодоступных районах. Эти нормативные уровни распространяются лишь на ЭП, создавае­мые BJI напряжением 330—1150 кВ, а ЭП от линий более низких классов напряжения 110 и 220 кВ не регламентируются, что нельзя признать пра­вильным. ПДУ магнитных полей промышленной частоты, установленные для про­изводственных воздействий, ранее регламентировали лишь уровни непре­рывных и прерывистых воздействий МП в зависимости от длительности им­пульсов, интервалов между ними, времени воздействия в течение рабочего дня и составляют от 1,4 до 10,0 кА/м. В настоящее время этот норматив распространяется только на условия контактной сварки.

Помимо указанных нормативов, для условий выполнения работ под напряжением на ЛЭП установлены следующие ориентировочные безопасные уровни: 4 мТл (3,2 кА/м) – при воздействии на тело работающего и 6,5 мТл (5,2 кА/м) – для локального воздействия на конечности (ОБУВ № 5060–89). При этом общее время ежедневной работы под напряжением не должно превышать 50 % общей продолжительности рабочего дня. Проведенный недавно комплекс исследований (включая эпидемиологические) позволил обосновать предло­жение о еще большем ужесточении отечественных ПДУ МП ПЧ для условий производственных воздействий и установить их дифференцированными по времени от 100 мкТл (80 А/м) при пребывании в течение всего рабочего дня до 2 мТл (1600 А/м) – при кратковременном пребывании (до 1 ч за рабочий день) (СанПиН 2.2.4.723-98).

Установленные в России ПДУ ЭП ПЧ значительно ниже предложенных Международными рекомендациями IRPA/INIRC (ныне ICNIRP), которые составляют для производственных воздействий 10 кВ/м для пребывания в течение всего рабочего дня и 30 кВ/м – для кратковременного пребывания (до 2 ч за рабочий день), ПДУ ЭП ПЧ для населения – 5 кВ/м. В то же время предложенные в указанном документе нормативы для воздействий МП ПЧ ниже отечественных и составляют 500 мкТл (400 А/м) для производственных воздействий и 100 мкТл (80 А/м) – для населения. Основанием для такого жесткого подхода к нормированию МП ПЧ послужили полученные в по­следние годы данные о возможной роли фактора в онкологической заболе­ваемости различных контингентов лиц.

ТРЕБОВАНИЯ К КОНТРОЛЮ И МЕТОДАМ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКИХ И МАГНИНЫХ ПОЛЕЙ ПРОМЫШЛЕННОЙ ЧАСТОТЫ


Для контроля уровней ЭМП диапазона промышленной частоты (50/60 Гц) используются расчетные и измерительные методы. При этом расчетные ме­тоды используются при проектировании новых или реконструкции дейст­вующих энергообъектов высокого, сверхвысокого и ультравысокого напря­жения, которые являются основными источниками электромагнитного за­грязнения окружающей среды, поскольку воздушные линии электропередачи имеют большую протяженность. При расчетах на основании учета техниче­ских характеристик проектируемых ЛЭП (номинальное напряжение, ток, мощ­ность, пропускная способность, высота подвеса и габарит проводов, тип опор, длина пролетов на трассе и др.) строят общие (усредненные) вертикаль­ные или горизонтальные профили напряженностей Е и Н вдоль трассы ЛЭП. При этом используют ряд усовершенствованных программ, учитывающих для отдельных участков трассы ЛЭП рельеф местности и неко­торые характеристики грунта, что позволяет повысить точность расчета. Расчетные методы используются также для условий выполнения работ под напряжением. Значение магнитной индукции (напряженности МП) ус­танавливается для каждого случая выполнения работ в зависимости от нагрузки (силы тока). В случаях превышения ОБУВ обеспечение возможности проведения работ под напряжением осуществляется снижением нагрузки на ЛЭП до гарантирующей допустимые значения Н.

Для действующих объектов контроль ЭП и МП ПЧ осуществляется пре­имущественно посредством инструментальных измерений, позволяющих с достаточной степенью точности оценивать напряженности ЭП и МП 50 Гц. Для оценки напряженности ЭП и МП ПЧ используют 2 типа приборов: направленного действия (однокоординатные) и оснащенные изотропными датчиками. Для оценки напряженности ЭП рекомендуется применять измеритель на­пряженности ближнего поля NFM-1 в модификации, позволяющей опреде­лять уровни ЭП ПЧ, включенный в Госреестр средств измерений. Прибор NFM-1 имеет датчик в виде диполя, закрепленный на рукоятке, и отдельный измерительный блок. Пределы измерения напряженности ЭП: 0,5 – 40 кВ/м. Используются также приборы типа ПЗ–1М с однокоординатным датчиком, размещенным в едином корпусе с измерительным блоком (пределы измере­ний 0,1 – 100 кВ/м); ПИНЭП–1 с многоэлементным датчиком (пределы изме­рений 0,1 – 100 кВ/м); ИНЭП–50 с трехкоординатным датчиком и аналого-цифровым устройством в едином корпусе (пределы измерений 0,5 – 50 кВ/м).

Для оценки напряженности МП рекомендуется использовать микротесламетр Г–79 с выносной антенной, измеряющий индукцию МП в диапазоне интенсивностей 0,02 – 1000 мкТл; миллитесламетр Ф–4356, измеряющий в диапазоне интенсивностей 0,01 – 100 мТл; тесламетр универсальный типа 43205 с однокоординатным датчиком, измеряющий в диапазоне 0,01 – 100 мТл; мил­литесламетр портативный модульный МПМ–2, измеряющий в диапазоне 0,01 – 199,9 мТл, а также измеритель напряженности магнитного поля ИНМП–50 с выносным трехкоординатным датчиком (пределы измерений 1 – 10 000 А/м) и анализатор переменного магнитного поля типа ЕРА–3, имеющий трехкоор­динатный датчик и пределы измерений 5 нТл – 10 мТл, который также может производить измерения и напряженности ЭП в диапазоне 0,1 В/м – 100 кВ/м.

Недавно разработан прибор ПЗ–50, позволяющий измерять ЭП и МП 50 Гц и измеряющий однокоординантный датчик.

Измерения уровней ЭМП ПЧ производятся:

  • на этапе предупредительного санитарного надзора – при приемке объ­ектов, являющихся источником ЭМП ПЧ, в эксплуатацию;
  • на этапе текущего санитарного надзора – при применении ситуацион­ных условий в местах размещения объектов (появление новых зданий, мест пребывания людей и т.п.);
  • после проведения защитных мероприятий;
  • в порядке плановых контрольных измерений.


Измерения напряженности ЭП и МП на рабочих местах персонала осу­ществляются на высоте 1,8; 1,5 и 0,5 м от поверхности земли (пола) или площадки обслуживания и 0,5 м от деталей оборудования. В целях исключе­ния искажения ЭП телом человека расстояние между телом и точкой замера должно быть не менее 3/4 роста человека. Измерения напряженности ЭП должны производиться при наибольшем рабочем напряжении электроуста­новки. Результаты изменений напряженности МП пересчитываются на но­минальный (максимальный рабочий ток) электроустановки. При контроле уровней ЭП, создаваемых ЛЭП, выбор маршрута измерений должен предусматривать проведение замеров в местах возможного нахожде­ния людей и проезда транспорта. Выбранные маршруты должны располагаться перпендикулярно к ЛЭП. Число их зависит от степени использования человеком территории под ЛЭП и вблизи нее. В обязательном порядке один из маршрутов должен проходить в месте минимального габарита (макси­мального провисания) проводов ЛЭП. Измерения проводятся в зонах жилой застройки или часто посещаемых местах, расположенных вблизи ЛЭП, а также по дорогам, пешеходным тропам, на возвышениях и т.п.

Длина маршрутов (трасс) зависит от класса напряжения ЛЭП и должна со­ставлять не менее величины, определяемой по формуле:


Ltr = (1,5 / 2) * Lszz,


где Ltr – длина трассы в метрах, отсчитываемая от проекции крайнего про­вода ЛЭП; Lszz – удаление границы санитарно-защитной зоны от проекции крайнего провода.

Интервалы между точками измерения должны составлять непосредствен­но под проводами и на возвышениях 1 м, а в пределах 0,5 Lszz – не более 5 м, в остальных случаях – не более 10 м. Площадка, на которой проводятся измерения, должна быть свободной от посторонних предметов, радиус пло­щадки должен быть не менее 1 м. При измерениях под кронами деревьев измерительная антенна должна размещаться в 1,5 – 2 м от проекции кроны на землю. При измерениях в многоэтажной застройке измерения необходи­мо проводить на всех этажах со стороны здания, обращенной к ЛЭП. Измерения ЭМП, создаваемых BJI, производятся на высоте 1,8 м над уровнем земли (пола). В местах пересечения с автомобильными дорогами измерения проводятся на высоте 1,8 и 3 м от поверхности земли. На каждой площадке (в точке) проводится не менее трех измерений; результаты усред­няются. По результатам измерений составляются протокол и ситуационный план с указанием мест измерений, ближайшей застройки и других характерных местных предметов, обеспечивающих привязку плана на местности.

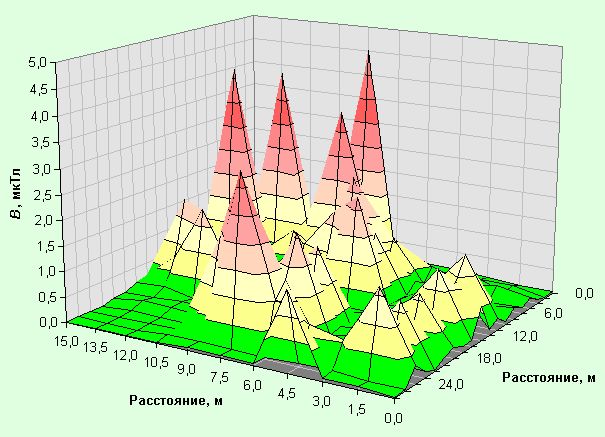

На рисунке представлено распределение магнитного поля промышленной частоты в офисном помещении. Источник поля – распределительный пункт электропитания, находящийся в смежном техническом помещении.




Пример типичного распределения магнитного поля в диапазоне от 5 Гц до 2 кГц
в помещении, оснащенном компьютерами




ПРОФИЛАКТИКА ВРЕДНОГО ВОЗДЕЙСТВИЯ ЭЛЕКТРИЧЕСКИХ И МАГНИТНЫХ ПОЛЕЙ ПРОМЫШЛЕННОЙ ЧАСТОТЫ


Для решения вопросов исключения неблагоприятного влияния на человека ЭМП ПЧ используется три основных принципа, принятых в гигиенической практике: защита временем, защита расстоянием и защита с помощью ис­пользования коллективных или индивидуальных средств защиты. Кроме то­го, проводятся предварительные и ежегодные периодические осмотры пер­сонала, обслуживающего электроустановки СВН в соответствии с нормати­вами Госсанэпиднадзора и Минздрава России, обеспечивающие профилактику неблагоприятного влияния на состояние здоровья.

Принцип защиты временем реализуется преимущественно в требованиях соответствующих нормативно-методических документов, регламентирующих производственные воздействия ЭМП ПЧ. Допустимое время пребывания персонала в условиях воздействия ЭМП ПЧ ограничивается продолжитель­ностью рабочего дня и соответственно уменьшается с возрастанием интен­сивности экспозиции. Для населения профилактика неблагоприятного влия­ния воздействий ЭП ПЧ обеспечивается наряду с дифференцированными ПДУ в зависимости от типа территории (селитебная, часто, редко посещае­мая), что является проявлением обеспечения защиты человека за счет огра­ничения времени экспозиции, преимущественно за счет реализации прин­ципа защиты расстоянием. Для ЛЭП сверхвысокого напряжения (СВН) различного класса устанавливаются возрастающие размеры санитарно-защит­ных зон.

Под размещение ЛЭП 330 кВ и выше должны отводиться территории вдали от зоны жилой застройки.

При проектировании ЛЭП напряжением 750 – 1150 кВ должно предусмат­риваться их удаление от границ населенных пунктов, как правило, не менее чем на 250 – 300 м соответственно. И только в исключительных случаях, ког­да по местным условиям это требование не может быть выполнено, линии напряжением 330, 500, 750 и 1150 кВ могут быть приближены к границе сельских населенных пунктов, но не ближе чем до 20, 30, 40 и 55 м соответ­ственно; при этом напряженность электрического поля под проводами ЛЭП должна быть не более 5 кВ/м. Возможность приближения ЛЭП к границе на­селенных пунктов должна согласовываться с органами санэпиднадзора.

В пределах санитарно-защитной зоны запрещаются:

  • жилищное строительство и размещение зон отдыха;
  • размещение предприятий по обслуживанию автотранспорта, складов нефтепродуктов;
  • производство операций с горючими материалами всех видов и их хра­нение;
  • остановка автотранспорта, габариты которого превышают допустимые;
  • ремонт машин и механизмов;
  • проведение поливных работ поливальными машинами, водяная струя которых может войти в соприкосновение с проводами ЛЭП;
  • размещение незаземленных проводников большой протяженности (про­волочные изгороди, растяжки для подвески винограда, хмеля и т.п.), доступных для населения;
  • при расчистке трассы ЛЭП валка одновременно нескольких деревьев, влезание на деревья, а также работа при сильном ветре, тумане, голо­леде.


На территории санитарно-защитной зоны ВЛ напряжением 750 кВ и вы­ше запрещается:

  • эксплуатировать машины и механизмы без защитных экранов, обеспечи­вающих снижение напряженности ЭП на рабочих местах работающих;
  • оставлять жилые здания и приусадебные участки;
  • привлекать для сельскохозяйственных работ детей и подростков в воз­расте до 18 лет.


Допускаются:

  • использование санитарно-защитной зоны ЛЭП под размещение сельско­хозяйственных культур, не требующих длительного пребывания людей при их обработке;
  • сохранение и эксплуатация существующих жилых зданий и приусадеб­ных участков, расположенных в пределах санитарно-защитной зоны ЛЭП напряжением 330 – 500 кВ, при условии снижения напряженности ЭП внутри жилых зданий и на открытой территории до допустимых уровней.


Мероприятия по защите населения от воздействия ЭП ПЧ определяются следующими требованиями.


1. Создание санитарно-защитной зоны и строгое соблюдение требова­ний, регламентирующих ее использование.

2. При организации работ в пределах санитарно-защитной зоны для сни­жения уровней электрического поля проводятся следующие мероприятия:

  • движущиеся машины и механизмы (автомобили, трактора, сельско­хозяйственные самодвижущиеся и прицепные агрегаты и т.п.) осна­щаются надежным электрическим контактом с землей (для заземле­ния машин и механизмов на пневматическом ходу допускается ис­пользовать металлическую цепь, закрепленную на несущей раме);
  • машины и механизмы, не имеющие металлических кабин, должны быть оборудованы защитными экранами, козырьками, соединенны­ми с корпусом (экраны и козырьки могут выполняться из листового металла или металлической сетки);
  • для исключения электрических разрядов при контакте человека с про­водниками их заземляют, протяженные проводники заземляют в не­скольких местах и размещают перпендикулярно по отношению к ЛЭП;
  • при проведении строительно-монтажных работ протяженные метал­лические изделия (трубопроводы, провода линий связи и т.п.) зазем­ляют в местах работы и не менее чем в двух точках в разных местах.


3. Сохраненные в пределах санитарно-защитной зоны здания защищают­ся заземленным экраном, металлические кровли надежно заземляются не менее чем в двух местах. При устройстве заземления величина сопротивле­ния не нормируется.

4. Для снижения напряженности электрического поля на открытых тер­риториях устанавливают при необходимости тросовые экранирующие уст­ройства, а также железобетонные заборы. С этой же целью производится посадка деревьев и кустарников.

5. В местах пересечения дорог с ЛЭП устанавливаются знаки, запрещаю­щие остановку транспорта и при необходимости ограничивающие габарит транспортного средства.

6. В процессе подготовки и проведения работ вблизи ЛЭП лица, ответст­венные за проведение этих работ, обязаны проводить инструктаж работаю­щих и контролировать выполнение мер защиты от воздействия электриче­ского поля и соблюдение требований техники безопасности.

7. В населенных пунктах, вблизи которых проходит ЛЭП, предприятия электрических сетей совместно с муниципальными органами проводят разъяснительную работу среди населения по пропаганде мер безопасности при работах и нахождении людей вблизи ЛЭП, а также устанавливают предупредительные знаки в местах повышенной опасности.

В то же время для МП ПЧ в связи с отсутствием соответствующего нор­мативно-методического документа, регламентирующего их внепроизводст- венные воздействия, защита населения не предусматривается (главным об­разом из-за недостаточной изученности вопроса). Профилактика неблагоприятного воздействия интен­сивных ЭМППЧ осуществляется в нашей стране путем их гиги­енического регламентирования. В целях сохранения здоровья и трудоспособности соответствующих контингентов работников осуществляются комплексные санитарно-гигиенические и лечеб­но-оздоровительные мероприятия. Профилактика обеспе­чивается лишь для производственных воздействий и только электрической составляющей (ЭП ПЧ) в соответствии с требованиями ГОСТа 12.1.002–84 и СНиПа № 5802–91, а также специально разработанных для решения этих вопросов ГОСТа 12.4.154–85 «ССБТ. Устройства экранирующие для защиты от электрических полей промышленной частоты. Общие технические требо­вания, основные параметры и размеры» и ГОСТа 12.4.172–87 «ССБТ. Комп­лект индивидуальный экранирующий для защиты от электрических полей промышленной частоты. Общие технические требования и методы контроля».





Коллективные средства защиты подразделяют на стационарные и пере­движные (переносные). Стационарные экраны могут представлять собой различные заземленные металлические конструкции (щитки, козырьки, на­весы – сплошные или сетчатые, системы тросов), размещаемые над рабочи­ми местами персонала, находящегося в зоне действия ЭП ПЧ. Передвижные (переносные) средства защиты в основном представляют собой различные виды съемных экранов. Коллективные средства защиты находят в настоящее время применение не только для обеспечения сохранения здоровья персона­ла, обслуживающего электроустановки сверхвысокого напряжения и под­вергающегося вследствие этого воздействию ЭП ПЧ, но и для защиты насе­ления с целью обеспечения нормативных значений напряженности ЭП ПЧ в зоне жилой застройки (чаще всего на территории садовых участков, распо­ложенных вблизи трассы ЛЭП). В этих случаях чаще всего используются тро­совые экраны, сооружаемые в соответствии с инженерными расчетами.

Основным средством индивидуальной защиты (СИЗ) от ЭП ПЧ в настоящее время являются индивидуальные экранирующие комплекты. В России име­ются различные типы комплектов с разной степенью экранирования не только для наземных работ в зоне воздействия ЭП ПЧ напряженностью не более 60 кВ/м, но и для выполнения работ с непосредственным касанием токоведущих частей, находящихся под напряжением (работ под напряжени­ем) на ЛЭП напряжением 110 – 1150 кВ.

Профилактика неблагоприятного влияния МП ПЧ на человека с исполь­зованием СИЗ в настоящее время не осуществ­ляется, так как для большинства случаев выполнения работ в условиях воз­действия ЭМП ПЧ имеющиеся на рабочих местах уровни МП ПЧ не превы­шают предельно допустимых. В тех же случаях, когда требуется снижение уровней напряженности МП ПЧ на рабочем месте, применение индивиду­альных средств защиты чаще невозможно из-за чрезвычайной громоздкости магнитно-экранирующих материалов. Снижение уровней МП ПЧ до пре­дельно допустимых обеспечивается за счет снижения нагрузки на токоведу­щих частях, находящихся под напряжением, использованием материалов для экранирования магнитного поля или активных экранов.
